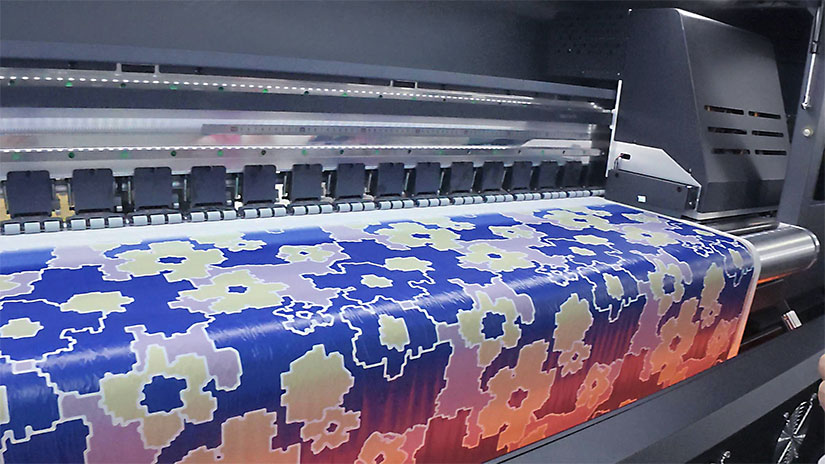

A taxa de transferência das tintas de sublimação (definida como a eficiência da migração do corante do suporte para o substrato durante o processo inicial de transferência) e a sublimação secundária (referindo-se ao fenómeno em que corantes já aderidos ao produto impresso sofrem nova sublimação e migração sob condições posteriores de alta temperatura) são indicadores centrais estreitamente inter-relacionados e mutuamente influentes. Em essência, ambos os conceitos giram em torno das “regras de estabilidade e migração das moléculas de corante”, e sua relação específica pode ser analisada em três dimensões: “o impacto da taxa de transferência na sublimação secundária”, “o efeito inverso da sublimação secundária no desempenho de transferência” e “a lógica de otimização colaborativa”.
I. Lógica central: A taxa de transferência determina a “probabilidade básica” da sublimação secundária
O nível da taxa de transferência afeta diretamente o estado residual das moléculas de corante no substrato, incluindo quantidade molecular, densidade de distribuição e firmeza da ligação — todos elementos que servem como pré-requisito central para a ocorrência e gravidade da sublimação secundária. É crucial notar que uma “taxa de transferência mais alta não equivale a melhor desempenho”; em vez disso, deve ser equilibrada com o “efeito de fixação do corante” para determinar, por fim, o limiar de risco da sublimação secundária.
1. Taxa de transferência excessivamente baixa: baixo risco de sublimação secundária, mas má qualidade de impressão
Quando a taxa de transferência inicial é insuficiente (por exemplo, devido a temperatura ou pressão inadequadas que levam a migração incompleta da tinta), a quantidade total de moléculas de corante aderidas ao substrato é limitada, e a maioria permanece concentrada na camada superficial (sem penetrar profundamente nas fibras ou revestimento do substrato):
- Do ponto de vista quantitativo: o número base de moléculas de corante disponíveis para sublimação secundária é pequeno. Mesmo quando expostas posteriormente a altas temperaturas, apenas uma quantidade mínima migrará, resultando em nenhuma “descoloração significativa ou desfocagem do padrão”.
- Do ponto de vista qualitativo: corantes ligados à superfície que não conseguem penetrar profundamente tendem a se soltar durante lavagem ou atrito, mascarando assim o impacto da sublimação secundária. Contudo, isso essencialmente leva a baixa durabilidade da impressão (caracterizada por cores claras e fácil desbotamento) — um cenário definido como “falso baixo risco causado por baixa taxa de transferência”.
2. Taxa de transferência excessivamente alta (com fixação insuficiente): risco de sublimação secundária acentuadamente aumentado
Se uma “taxa de transferência excessivamente alta” for alcançada elevando-se excessivamente a temperatura ou prolongando-se o tempo de transferência, mas as moléculas de corante não formarem ligações estáveis com o substrato (por exemplo, as lacunas moleculares em tecidos de poliéster não “travam” completamente os corantes, ou o revestimento cerâmico não está totalmente curado), as moléculas de corante no substrato estarão em um estado “altamente saturado, mas altamente ativo”:
- As moléculas de corante estão apenas fisicamente preenchidas na superfície ou camada superficial do substrato, sem formar adsorção química ou forças intermoleculares.
- Quando expostas posteriormente a temperaturas acima de 120 °C (como ferro de passar em alta temperatura, secagem ou exposição no verão), essas moléculas ativas de corante facilmente recuperam energia cinética, rompem as restrições superficiais e sofrem sublimação secundária. Isso se manifesta como “desbotamento da impressão, desfocagem nas bordas do padrão (com migração de corantes para áreas não padronizadas) e desigualdade de cor” — problemas particularmente acentuados em substratos claros ou padrões finos.
3. “Taxa de transferência moderada com fixação suficiente”: risco de sublimação secundária controlável
O cenário ideal é caracterizado por “taxa de transferência dentro do padrão (60%-80%, varia conforme o substrato) + fixação suficiente do corante”:
- Taxa de transferência dentro do padrão: garante saturação e nitidez de cor adequadas, com quantidade suficiente de moléculas de corante penetrando profundamente no substrato (por exemplo, regiões amorfas das fibras de poliéster ou micro poros no revestimento cerâmico).
- Fixação suficiente: por meio de controle preciso de temperatura e tempo, as moléculas de corante formam ligações estáveis com o substrato — como ligações de hidrogênio e forças de van der Waals entre cadeias moleculares de poliéster e moléculas de corante, bem como reticulação química entre o revestimento e os corantes.
- Neste caso, o número de “moléculas de corante livres” capazes de participar na sublimação secundária é extremamente pequeno. Mesmo quando expostas posteriormente a altas temperaturas convencionais (por exemplo, ferro de passar tecidos a 120-150 °C), ocorre apenas migração insignificante, que não afeta a aparência nem a durabilidade da impressão.
II. Efeito inverso: a sublimação secundária como “prova de resistência” da “eficácia” da taxa de transferência
A ocorrência de sublimação secundária essencialmente serve como teste da “qualidade” da transferência inicial. Um valor alto de taxa de transferência não significa necessariamente bom desempenho de transferência; em vez disso, deve-se avaliar a “taxa de transferência efetiva” — definida como a proporção de corantes verdadeiramente fixados no substrato e que não migram facilmente — com base na estabilidade da sublimação secundária.
- Caso 1: A amostra A tem taxa de transferência inicial de 85 %, mas após teste a 180 °C, a taxa de perda de cor atinge 30 % (indicando sublimação secundária severa). Isso revela que sua “taxa de transferência efetiva” é apenas 59.5 % (85 % × 70 %), com grande número de corantes em estado livre — classificada como “alta taxa de transferência inválida”.
- Caso 2: A amostra B tem taxa de transferência inicial de 75 %, mas após teste a 180 °C, a perda de cor é apenas de 5 % (indicando leve sublimação secundária). Sua “taxa de transferência efetiva” atinge 71,25 % (75 % × 95 %). Embora a taxa inicial seja ligeiramente inferior, a qualidade real da transferência é significativamente melhor.
É evidente que a estabilidade da sublimação secundária ajuda a identificar “altas taxas de transferência falsas”. Alguns processos (por exemplo, temperatura excessivamente alta) podem melhorar a taxa de transferência a curto prazo, mas comprometem a fixação do corante, aumentando o risco de sublimação secundária e reduzindo, por fim, a durabilidade da impressão (como desbotamento de placas externas ou desfocagem de padrões em roupas após lavagem).
III. Otimização colaborativa: estratégias centrais para equilibrar taxa de transferência e sublimação secundária
Para alcançar tanto “alta taxa de transferência” quanto “baixo risco de sublimação secundária”, a otimização do processo deve focar no “equilíbrio entre migração e fixação das moléculas de corante”, com as seguintes estratégias principais:

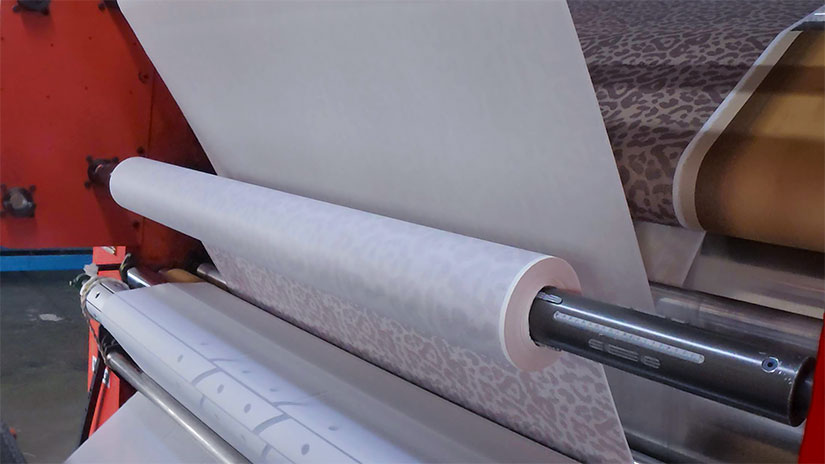

1. Controlar com precisão os parâmetros iniciais de transferência para evitar ajustes extremos
- Temperatura: evitar aumentar cegamente temperaturas excessivamente altas (por exemplo, controlar a temperatura entre 190-210 °C para tecidos de poliéster, em vez de ultrapassar 230 °C — temperaturas acima de 230 °C facilmente causam sublimação excessiva do corante, dificultando sua ligação completa com o substrato). Garantir que, enquanto os corantes são totalmente sublimados, haja tempo suficiente para aderirem ao substrato.
- Tempo: evitar durações excessivamente curtas (que resultam em transferência incompleta) ou excessivamente longas (que levam à migração reversa do corante e envelhecimento do substrato). Para tecidos convencionais, controlar o tempo entre 20-30 segundos; para substratos rígidos (por exemplo, cerâmica), definir entre 30-60 segundos.
- Pressão: garantir aderência firme entre o suporte e o substrato (para minimizar perda de tinta) sem danificar o substrato (para evitar danos na estrutura de fibra ou revestimento, o que prejudicaria a fixação do corante).
2. Selecionar tintas e substratos com “alto desempenho de fixação”
- Tintas: priorizar corantes de sublimação de “alta pureza, baixa volatilidade” (por exemplo, corantes dispersos C.I. Disperse Red 60 e Blue 359). Sua estrutura molecular permite melhor ligação com poliéster ou revestimentos, reduzindo o número de moléculas livres.
- Substratos: para tecidos, escolher poliéster de alto fio e alta densidade (com lacunas de fibra mais regulares que facilitam o travamento do corante); para produtos rígidos, selecionar “revestimentos reticulados” (por exemplo, revestimentos modificados com sílica para canecas cerâmicas, que podem formar ligações químicas com os corantes).
3. Incorporar “processos pós-tratamento” para reforçar a fixação do corante
- Para tecidos: após a transferência, realizar “pré-fixação a baixa temperatura” (120-140 °C por 5-10 segundos) para promover a retração das fibras de poliéster e travar ainda mais as moléculas de corante.
- Para substratos rígidos: após a transferência, realizar “cura do revestimento” (por exemplo, assar canecas cerâmicas a 150 °C por 20 minutos) para permitir reticulação completa entre o revestimento e os corantes, reduzindo a probabilidade de sublimação secundária.
Conclusão: uma relação bidirecional de “causa-efeito + verificação” entre taxa de transferência e sublimação secundária
Relação causa-efeito: o “nível e qualidade” da taxa de transferência inicial — especificamente, se acompanhada ou não de fixação suficiente — determina diretamente o nível de risco de sublimação secundária. Uma taxa baixa (mesmo com boa fixação) resulta em baixo risco, mas má qualidade; uma taxa alta (com má fixação) leva a alto risco; uma taxa moderada (com boa fixação) garante risco controlável.
Relação de verificação: a estabilidade da sublimação secundária pode verificar inversamente a “taxa de transferência efetiva” da transferência inicial, evitando conclusões enganosas de “altas taxas de transferência falsas”.
Objetivo principal: o objetivo não é buscar uma “taxa de transferência de 100 %”, mas sim alcançar um equilíbrio entre “taxa de transferência dentro do padrão” e “sublimação secundária estável” por meio da otimização do processo — assegurando, por fim, o desempenho cromático e a durabilidade a longo prazo da impressão.
